SW 模型装配与导出
模型装配问题

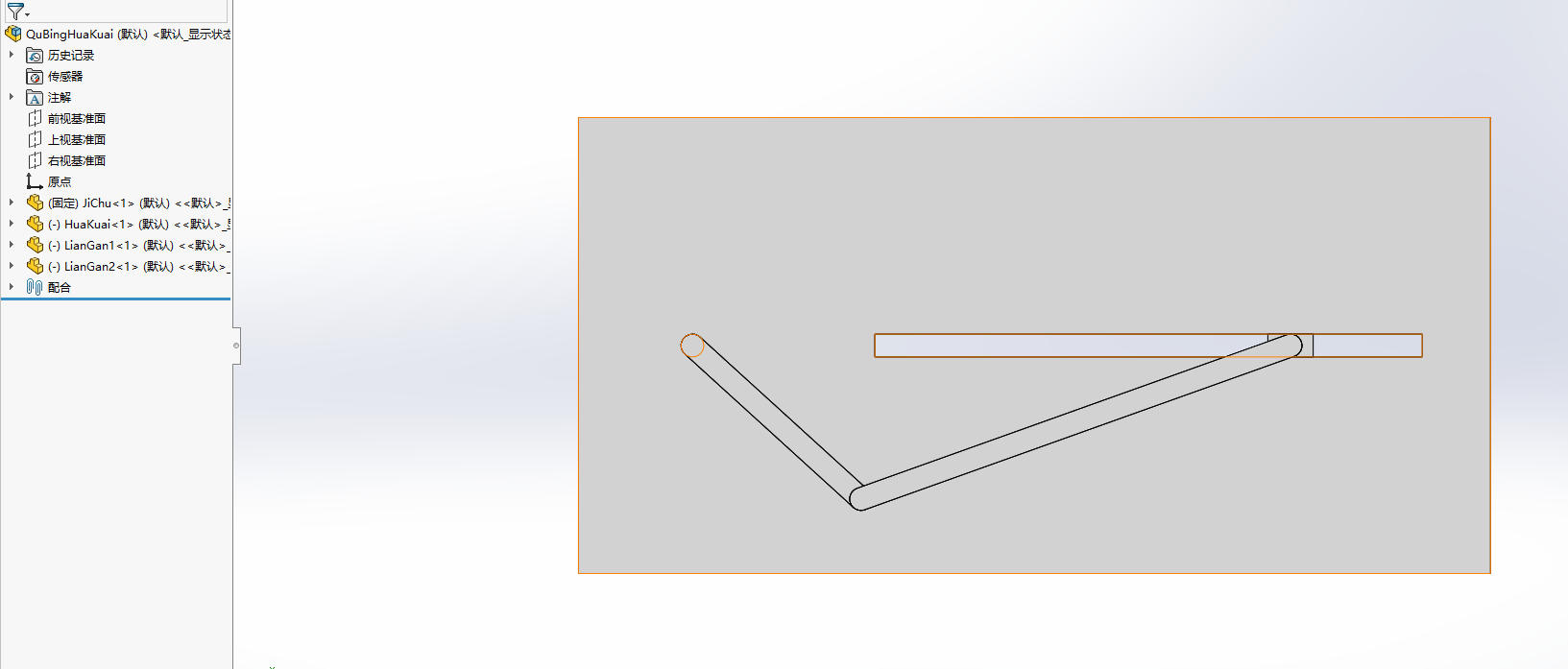

这里使用一个简单的曲柄滑块模型来进行示例，如下图所示为装配好的装配体
注意
- 对于多个固定在一起的零件，建议是将这几个零件重新存储为一个结构体之后再另存为一个零件，最终生成的所有零件都变成了这个零件中的特征，对应在 Adams 中就可以看到生成的这个零件中包含了多个实体，就是这多个零件，最后记得将这个零件代替这几个零件插入到装配体中。这样可以减少生成的 adams 文件的连接个数（adams 中的连接是两个零件之间的），从而使得仿真运行更快，也更不容易出错
- 期望在仿真时运动的连接副，就不要在 SW 中完全配合，要能在 SW 中拖动
- SW 中绘制模型时，不要使用中文名称，否则导入到 adams 之后会出现文件名称显示错误的问题，到时候不好操作
- 在 SW 模型中固定的零件，导入到 adams 中之后是属于 ground 的实体，所以如果期望这个结构不固定的话，就不能定义为固定的零件
模型导出问题
模型导出为 adams 文件需要使用 SOLIDWORKS Motions 这个插件，而且需要使用运动算例，步骤如下
- 点击运动算例
- 选择 Motion 分析
- 随便拖动一个点到任意位置，让运动算例有一个时间段可以运行才能执行计算模型
- 点击计算模型
- 最后右键模型，选择输出到 adams
注意
- 导出的模型的地址一定要是英文路径，因为 adams 并不能识别中文
- 输出出来的文件格式为 .adm 形式
- 在 SW 中，装配体所处的位置与导入 adams 之后位置一样，所以一开始在装配体中就把位置搞好，别导入 adams 之后找不到了
模型导入
打开 adams view 之后选择导入现有模型
选择对应的文件即可导入模型。右下角的几个图标，从左往右的作用依次是
- 更换背景颜色，右键即可选择背景颜色
- 显示/隐藏全局笛卡尔坐标
- 点击将视角锁定在当前显示的零件上
- 显示/隐藏栅格
- 调整视线，平行线或者相交于一点的视线，后者能从单一视角看到模型的 3d 形状
- 零件渲染方式
- 隐藏/显示子坐标系，运动副等
设定力与驱动
设定力
选择对应的力的形式，然后在图上选择对应的零件（1 个或者 2 个）然后对于作用力还需要选择力的方向。需要注意的是，这里基本上都需要在图上进行选择这些力的作用点和作用方向
一般最常用的就是接触力，所以这里介绍一下接触力的设定
具体步骤上图所示，需要注意的是，接触力并不需要从图中指定，而是从双击框弹出来的窗口中选择，而且需要选择的 Solid 类型的模型，这个可以查看右侧窗口中的 Model 类型。不需要从图中选择是因为它是两个物体之间接触产生的力，并不是一个固定的力，除此以外还可以设置接触力的摩擦系数等
设定驱动
一般常用的驱动就是运动副驱动，选择之后需要在图上点击，选择对应的运动副，前提是要打开显示运动副才能点到
如果点错了也没关系，可以右键选择对应的驱动，选择修改该驱动，可以更改该驱动对应的的运动副和运动类型
如图所示，选择正确的运动副即可。对于驱动的运动，可以修改图中函数对应的内容，即可实现想要的运动了，可以修改驱动控制的类型是力、速度或位移等
开始仿真
设置好上面的东西之后就可以开始仿真了
在该窗口上可以设置终止时间、步数、步长等信息。分析类型一般选择默认就可以，也可以选择想用的分析类型。还可以选择选择是否更新图形显示，关掉的话可以加快一点解算的速度。设置完成之后点击绿三角即可开始仿真
仿真结果分析
依旧是仿真的这个界面，最下面一行的五个按键
- 第一个是保存仿真结果，保存之后的仿真结果可以在视窗中的结果中看到。每次仿真都会默认保存到 Last_Run 中，如果不希望结果被覆盖就可以将仿真结果保存，这样再次进行仿真就会保留原来的结果
- 第二个相当于是保存一个当前模型的备份（好像是吧，没搞懂）
- 第三个是仿真动画
- 第四个是线性模态控制（没用过）
- 第五个是数据绘图分析
选择保存仿真结果，之后仿真结果就会被保存在当前工作目录下
绘图分析
如图所示，依次选择模型、过滤器、对象、特征和分量，选择对应的分量之后即可点击添加曲线，就可以把对应的曲线添加到图中
- 过滤器
- body：即物体部分
- force：力
- constraint：即连接和驱动部分
- 特征，不同的过滤器下的部分的特征是不同的
- 物体特征
CM_Position质心位置CM_Velocity质心速度CM_Acceleration质心加速度CM_Angular_Velocity质心角速度CM_Angular_Acceleration质心角加速度Kinetic_Energy动能Translational_Kinetic_Energy转动动能Angular_Kinetic_Energy角动能Translational_Momentum平动动量Angular_Momentum_About_CM质心处角动量Potential_Energy_DeltaDelta 位势垒
- 力
Element_Force力Element_Torque力矩
- 运动副
Element_Force力Element_Torque力矩Translational_Displacement平移位移Ax_Ay_Az_Porjection_Angles投影角度Translation_Velocity平移速度Translation_Acceleration平移角速度Angular_Velocity角速度Angular_Acceleration角加速度
- 驱动：相对于运动副之外，额外多了一个
Power_Consumption功耗
- 物体特征
最后可以在右上角文件的地方，选择导出数据文件
动画导出
- 在右上角选择动画，即可进入动画分析
- 在屏幕上右键点击选择加载动画即可出现图中窗口，选择上面步骤中保存的仿真结果，也可以选择 Last_Run 即上次仿真结果
后记
不得不说，这个 adams 古早的软件用起来各种东西都与比较常用的 SW 相差甚远，总之就是操作很难受，不过如果一步步认真来还是能很好的做出来的。
网络上很多 adams 的使用是直接在 adams 中进行建模，或者是将 SW 的模型导出为 Parasolid 格式，这种导入之后会有个缺点，就是需要自己手动对各个零件添加运动副关系，一旦零件数量多了就显得十分麻烦（面对我那 20 多个零件的模型发出无力的叹息），再加上 adams 选点操作实在令人难受，所以就选择了使用 SW motion 插件来导出 Adams 文件。这个插件具有很强大的 adams 兼容能力，几乎在 SW 中的所有配合都能很好的转化为 Adams 中的连接约束，极大的简化了工作流程，最终验证之后的效果也非常好
本人花费了三天的时间研究这个 adams 的基础使用，多亏了实验室的学长学姐的帮助才避免了很多坑。以此写下这些步骤，以便大家共同学习
