PID控制理论

github仓库

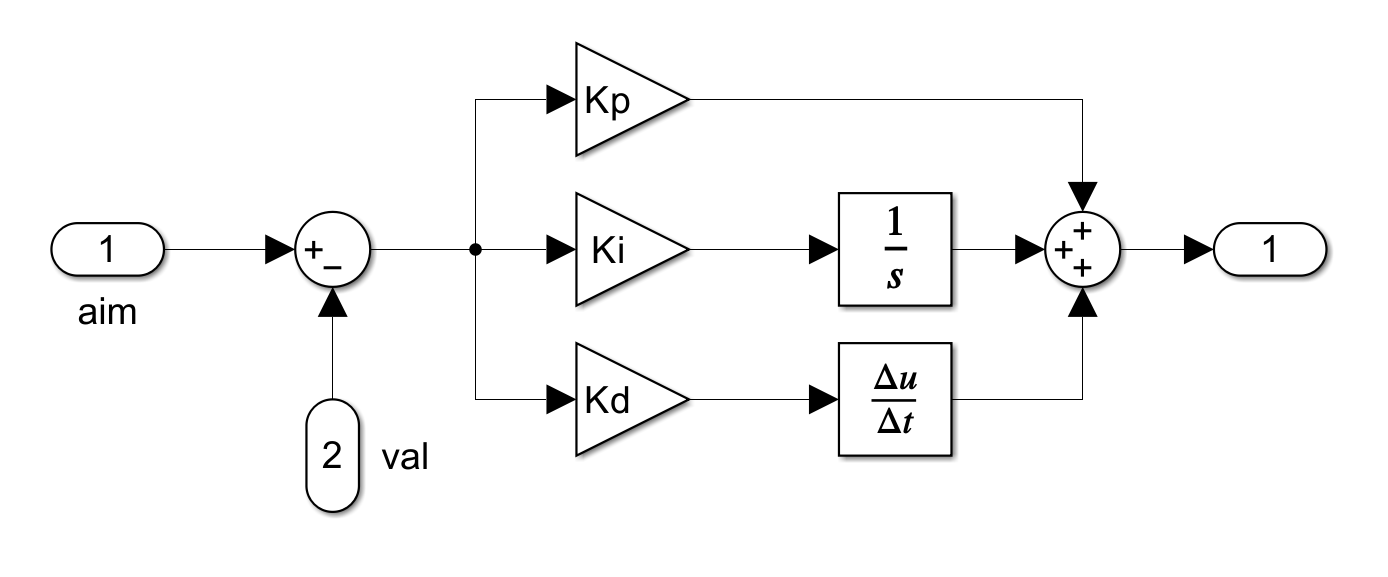

完整计算公式

$$output=k_perr_{now}+k_i\sum_{j=0}^{k}e_j+k_d(err_{now} - err_{last})$$

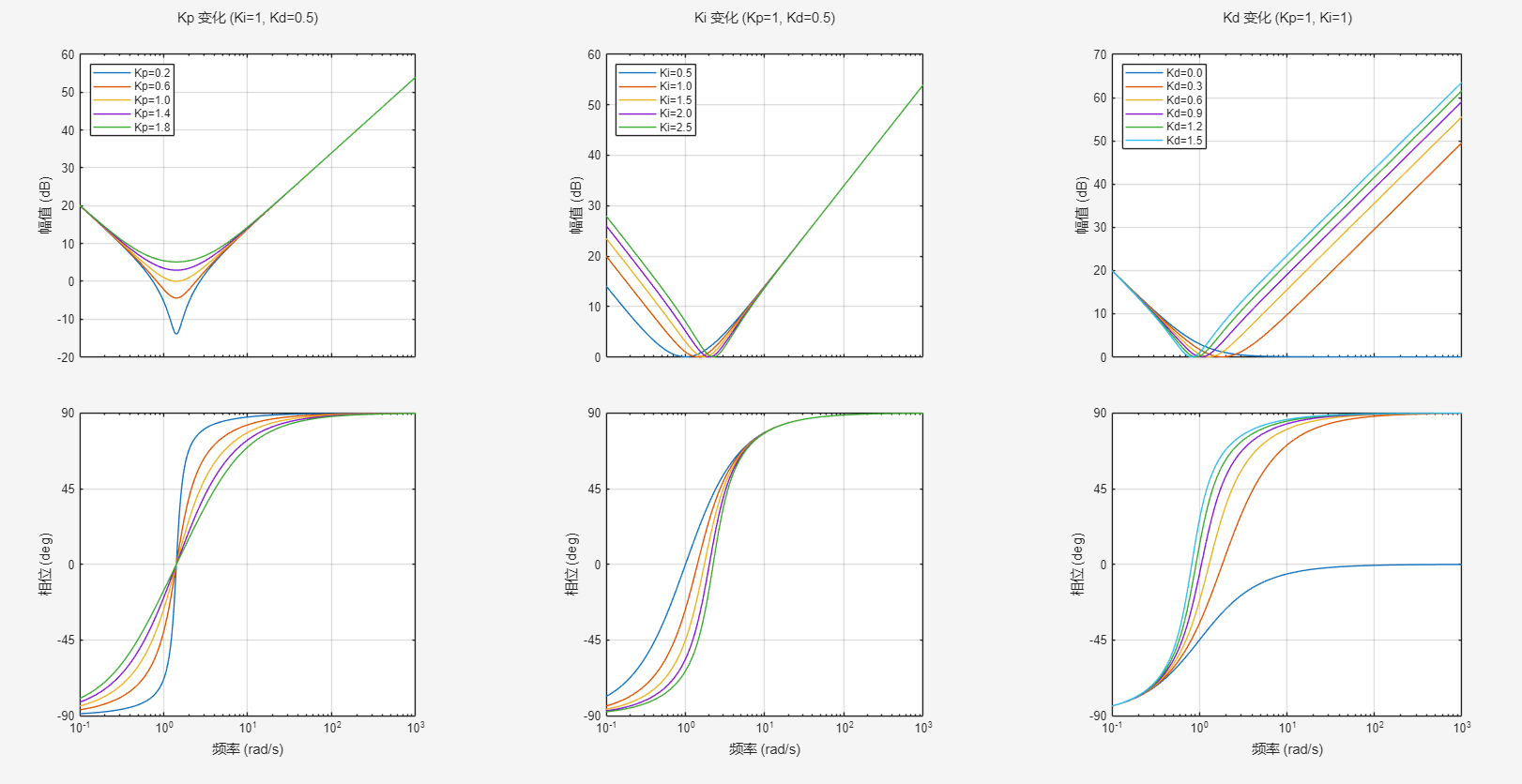

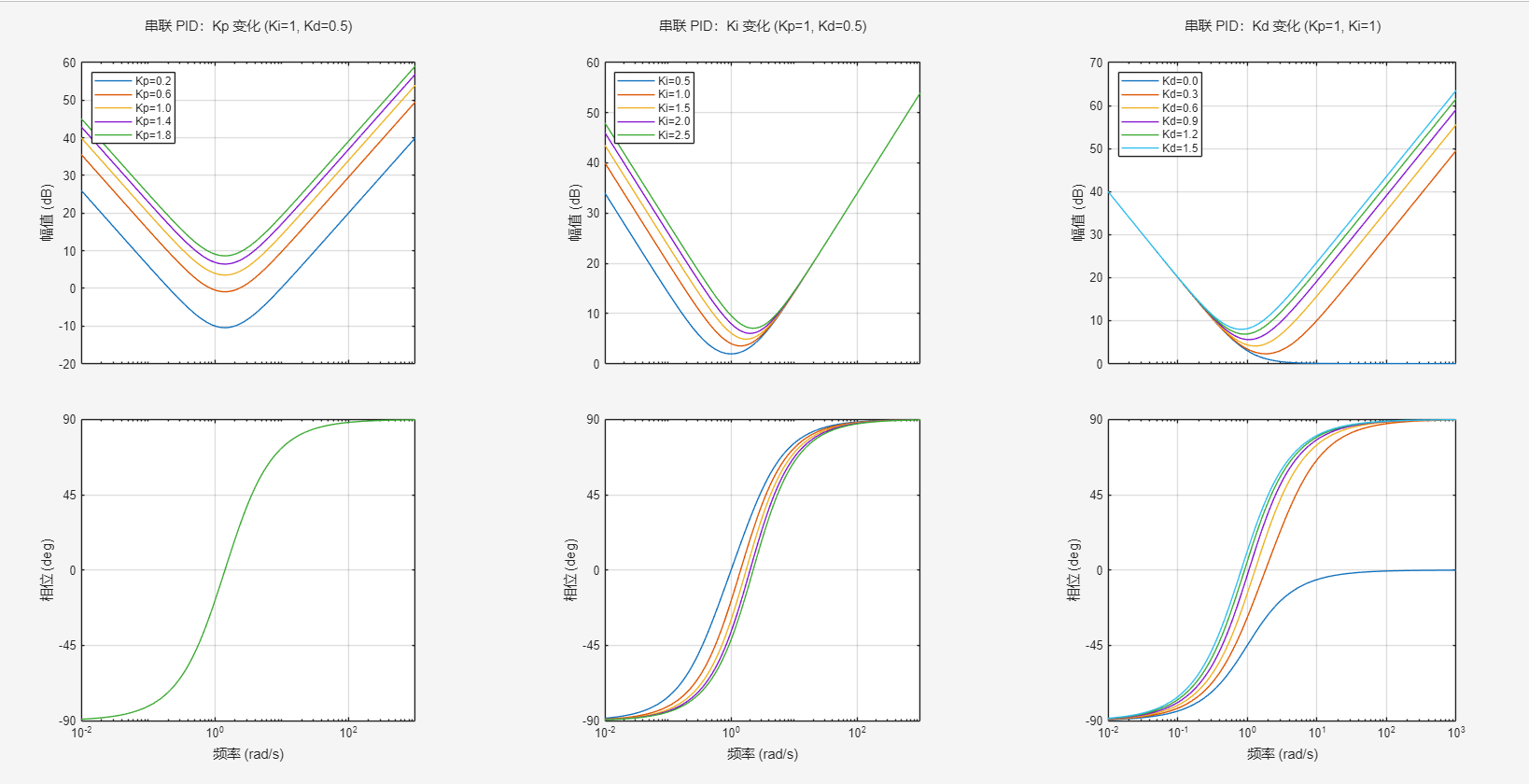

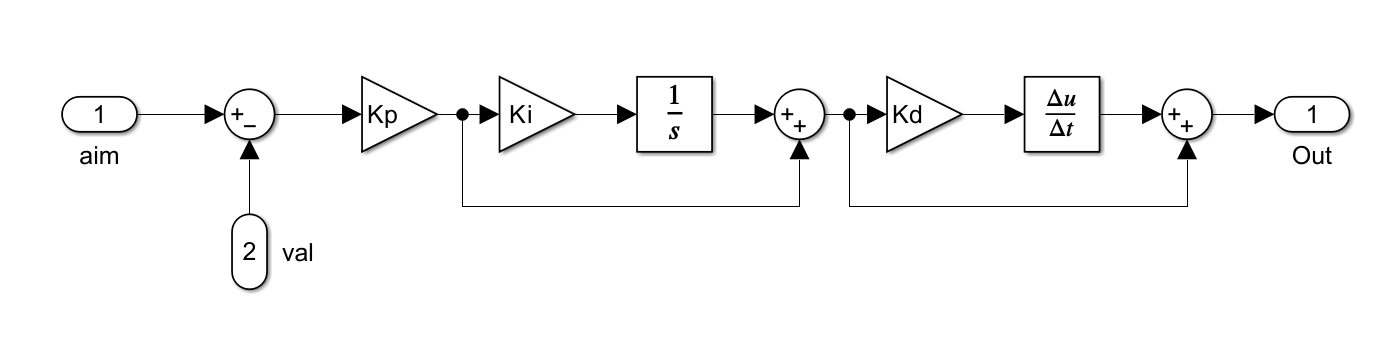

含义：

• P: $kperr_{now}$

  就是 kp 乘以此次误差，理论值与当前值的差值，作用是主动减小误差，使测量值主动贴近理论值。但是如果只有P的话，响应可能会非常剧烈，不好把控，P太大会导致超调

• I: $ki\sum_{j = 0}^{k} e_j$

  只要存在误差（稳态误差），不论误差有多小，i的输出也会越来越大

  作用是消除稳态误差，当系统误差已经接近0时，p 的输出会很小，起不到继续减小误差的作用了，导致误差没有办法减小到0，这个时候就需要用到 I 算法，让误差值不断累积，并且累加到输出中

• D: $kd(err_{now} - err_{last})$

  就是 kd 乘以此次误差减上次误差，如果只有 P+D，那相当于是一个弹簧系统，阻尼。当变化越剧烈D的效果就会比较大。可以用来抑制系统过冲，更好的控制在理论值范围内，但是kd过大会导致系统产生一些不必要的震荡，所以可以在系统输出保持平稳的条件下，尽可能地增大kd

float compute(PID* pid, float real) {
	pid->err = pid->target - real;
	pid->errsum += pid->err;
	limitInRange(&pid->errsum, 2000);
	pid->err_dif = pid->err - pid->err_last;
	pid->err_last = pid->err;
	pid->output = pid->kp*pid->err + pid->ki*pid->err_sum + pid->kd*pid->err_dif;
	limitInRange(&pid->output, pid->limit);
	return pid->output;
}

速度控制环一般使用PI控制

位置式PID

输出的结果可以直接作为一个控制量，但是有时候需要加一个前馈。因为有误差积分 $\sum{e_i}$，一直累加，也就是当前的输出u(k)与过去的所有状态都有关系，用到了误差的累加值；（误差 $e_i$ 会有误差累加），输出的u(k)对应的是执行机构的实际位置，一旦控制输出出错(控制对象的当前的状态值出现问题 )，u(k)的大幅变化会引起系统的大幅变化。

并且位置式PID在积分项达到饱和时,误差仍然会在积分作用下继续累积，一旦误差开始反向变化，系统需要一定时间从饱和区退出，所以在u(k)达到最大和最小时，要停止积分作用，并且要有积分限幅和输出限幅，所以在使用位置式PID时，一般直接使用PD控制

$$output = k_perr_{now}+k_i\sum_{j=0}^{k}e_j+k_d(err_{now} - err_{last})$$

float compute(PID* pid, float input) {
	pid->err[0] = pid->target - input;
  pid->accErr += pid->err[0];
  limitInRange(&pid->accErr, pid->accErrLimit);
  pid->output = pid->kp*pid->err[0] + pid->ki*pid->accErr + pid->kd*(pid->err[0] - pid->err[1]);
  pid->err[2] = pid->err[1];
  pid->err[1] = pid->err[0];
  return pid->output;
}

增量式PID

输出的结果是控制量的增量，控制量是多次计算不断累积出来的结果，增量式pid实际上要根据每次的改变量与上次的改变量的差值来做为 kp 项，只有运行起来的时候 kp 相才有作用。控制量 $output$ 仅与最近3次的采样值有关，容易通过加权处理获得比较好的控制效果，并且在系统发生问题时，增量式不会严重影响系统的工作。

$$output_i = k_p(err_{now}-err_{last})+k_i*err_{now}+k_d(err_{now}-2err_{last} + err_{lastlast}) + output_{i - 1}$$

float compute(PID* pid, float input) {
	pid->err[0] = pid->target - input;
  pid->output = pid->kp*(pid->err[0] - pid->err[1]) + pid->ki*pid->err[0] + pid->kd*(pid->err[0] - 2*pid->err[1] + pid->err[2]);
  pid->err[2] = pid->err[1];
  pid->err[1] = pid->err[0];
  limitInRange(&pid->output, pid->limit);
  return pid->output;
}

T形积分PID

跟普通的pid相似，是为了减小积分项所带来的误差和控制的幅度

位置式

$output = k_perr_{now} + \frac{k_i \sum_{j=0}^{k} e_j}{2} + k_d (err_{now} - err_{last})$

增量式

$$output_i = k_p(err_{now} - err_{last}) + \frac{k_ierr_{now}}{2} + k_d(err_{now} - 2err_{last} + err_{lastlast}) + output_{i - 1}$$

float TincCompute(PID* pid, float input) {
  pid->err[0] = pid->target - input;
  float ierr = (pid->err[0] + pid->err[1]) / 2;
  pid->output = pid->kp*(pid->err[0] - pid->err[1]) + pid->ki*ierr + pid->kd*(pid->err[0] - 2*pid->err[1] + pid->err[2]);
  pid->err[2] = pid->err[1];
  pid->err[1] = pid->err[0];
  limitInRange(&pid->output, pid->outputLimit);
  return pid->output;
}

float TposCompute(PID* pid, float input) {
  pid->err[0] = pid->target - input;
  pid->accErr += (pid->err[0] + pid->err[1]) / 2;
  limitInRange(&pid->accErr, pid->accErrLimit);
  pid->output = pid->kp*pid->err[0] + pid->ki*pid->accErr + pid->kd*(pid->err[0] - pid->err[1]);
  pid->err[2] = pid->err[1];
  pid->err[1] = pid->err[0];
  return pid->output;
}

不完全微分PID

微分项有引入高频干扰的风险，但若在控制算法中加入低通滤波器，则可使系统性能得到改善。方法之一就是在PID算法中加入一个一阶低通滤波器。这就是所谓的不完全微分，有两种形式，其结构图如下：

其中微分环节的计算公式为：

• 位置式公式

  $U_d(k) = k_d(1-\alpha)(err(k)-err(k-1))+\alpha U_d(k-1)$

• 增量式公式：

  $\Delta U_d(k) = k_d(1-\alpha)(err(k)-err(k-1))-(1-\alpha)U_d(k-1)$

  或者表示为

  $\Delta U_d(k) = k_d(1-\alpha)(err(k)-2err(k-1)+err(k-2))+\alpha \Delta U_d(k-1)$

typedef struct {
  float real;
  float target;
  float err[3];

  float accErr;
  float accErrLimit;

  float ud;
  float deltaud;

  float output;
  float outputLimit;

  float alpha; // 滤波因子

  float kp;
  float ki;
  float kd;

}PID;

float posCompute(PID* pid, float input) {
  pid->err[0] = pid->target - input;
  pid->accErr += pid->err[0];
  limitInRange(&pid->accErr, pid->accErrLimit);

  pid->ud = pid->kd*(1 - pid->alpha)*(pid->err[0] - pid->err[1]) + pid->alpha*pid->ud;
  pid->output = pid->kp*pid->err[0] + pid->ki*pid->accErr + pid->ud;

  pid->err[2] = pid->err[1];
  pid->err[1] = pid->err[0];

  limitInRange(&pid->output, pid->outputLimit);
	return pid->output;
}

float incCompute(PID* pid, float input) {
  pid->err[0] = pid->target - input;

  float deltaud = pid->kd*(1 - pid->alpha)*(pid->err[0] - pid->err[1]) - (1 - pid->alpha)*pid->ud;
  pid->ud += deltaud;
  pid->output = pid->kp*(pid->err[0] - pid->err[1]) + pid->ki*pid->err[0] + pid->ud;

  pid->err[2] = pid->err[1];
  pid->err[1] = pid->err[0];

  limitInRange(&pid->output, pid->outputLimit);
	return pid->output;
}

float incCompute(PID* pid, float input) {
  pid->err[0] = pid->target - input;

  pid->ud = pid->kd*(1 - pid->alpha)*(pid->err[0] - 2*pid->err[1] + pid->err[2]) + pid->alpha*pid->deltaud;
  pid->output = pid->kp*(pid->err[0] - pid->err[1]) + pid->ki*pid->err[0] + pid->ud;

  pid->err[2] = pid->err[1];
  pid->err[1] = pid->err[0];

  limitInRange(&pid->output, pid->outputLimit);
	return pid->output;
}

微分先行PID

微分先行PID控制是只对输出量进行微分，而对给定指令不起微分作用，因此它适合于给定指令频繁升降的场合，可以避免指令的改变导致超调过大。微分先行的基本结构图：

根据上面的结构图，我们可以推出PID控制器的输出公式，比例和积分是不变的只是微分部分变为只对输出对象积分。将输出对象记为 $y$ ，对微分部分引入一阶惯性滤波 $\frac{1}{\gamma T_d+1}$，则可记微分部分传递函数为 $\frac{U_d(s)}{Y(s)}=\frac{T_ds+1}{\gamma T_ds+1}$，于是微分部分公式为 $u_d(k)=\frac{\gamma T_d}{\gamma T_d+T}u_d(k-1) + \frac{T_d+T}{\gamma T_d+T}y(k)+\frac{T_d}{\gamma T_d +T}y(k-1)$

由于 $kd = kp \frac{T_d}{T}$，带入其中可得

位置式公式

$$u_d(k)=\frac{\gamma k_d}{\gamma k_d+k_p}u_d(k-1) + \frac{k_d+k_p}{\gamma k_d+k_p}y(k)+\frac{k_d}{\gamma k_d +k_p}y(k-1)$$

增量式公式

$$\Delta u_d(k)=\frac{\gamma k_d}{\gamma k_d+k_p}\Delta u_d(k-1) + \frac{k_d+k_p}{\gamma k_d+k_p}\Delta y(k)+\frac{k_d}{\gamma k_d +k_p}\Delta y(k-1)$$

typedef struct {
  float target;
  float err[3];
  float input[2];
  float deltaInput[2];

  float accErr;
  float accErrLimit;

  float ud;
  float deltaud;

  float output;
  float outputLimit;

  float gama; // 微分先行滤波系数

  float kp;
  float ki;
  float kd;
}PID;

float posCompute(PID* pid, float input) {
  pid->input[0] = input;
  pid->ud = (pid->gama*pid->kd*pid->ud + (pid->kd + pid->kp)*pid->input[0] + pid->kd*pid->input[1]) / (pid->gama*pid->kd + pid->kp);
  pid->input[1] = pid->input[0];
  pid->err[0] = pid->target - input;
  pid->accErr += pid->err[0];
  limitInRange(&pid->accErr, pid->accErrLimit);
  pid->output = pid->kp*pid->err[0] + pid->ki*pid->accErr + pid->ud;
  limitInRange(&pid->output, pid->outputLimit);
  return pid->output;
}
float incCompute(PID* pid, float input) {
  pid->input[0] = input;
  pid->deltaInput[0] = input - pid->input[1];
  pid->deltaud = (pid->gama*pid->kd*pid->deltaud + (pid->kd + pid->kp)*pid->deltaInput[0] + pid->kd*pid->deltaInput[1]) / (pid->gama*pid->kd + pid->kp);
  pid->input[1] = pid->input[0];
  pid->deltaInput[1] = pid->deltaInput[0];
  pid->err[0] = pid->target - input;
  pid->output = pid->kp*(pid->err[0] - pid->err[1]) + pid->ki*pid->err[0] + pid->deltaud;
  limitInRange(&pid->output, pid->outputLimit);
  return pid->output;
}

积分分离PID

在过程的启动、结束或大幅度增减设定值时，短时间内系统输出有很大偏差，会造成PID运算的积分累积，引起超调或者振荡。为了解决这一干扰，人们引入了积分分离的思想。其思路是偏差值较大时，取消积分作用，以免于超调量增大；而偏差值较小时，引入积分作用，用来消除静差，提高控制精度。

根据实际情况，设定一个阈值；当偏差大于阈值时，消除积分项仅用PD控制；当偏差小于等于阈值时，引入积分采用PID控制。

位置式

$$u(k) = \left\{\begin{aligned}&k_p err(k)+k_i\sum^{k}_{j=0}err(j)+k_d(err(k)-err(k-1))&&|err(k)|\leq\varepsilon\\&k_p err(k)+k_d(err(k)-err(k-1))&&|err(k)|>\varepsilon\end{aligned}\right.$$

增量式

$$\Delta u(k)=\left\{\begin{aligned}&k_p(err(k)-err(k-1))+k_ierr(k)+k_d(err(k)-2err(k-1)+err(k-2))&&|err(k)|\leq \varepsilon\\&k_p(err(k)-err(k-1))+k_d(err(k)-2err(k-1)+err(k-2))&&|err(k)|> \varepsilon\end{aligned}\right.$$

typedef struct {
  float target;
  float err[3];

  float accErr;
  float accErrLimit;

  float output;
  float outputLimit;

  float inputThreshold;

  float kp;
  float ki;
  float kd;
}PID;

float posCompute(PID* pid, float input) {
	pid->err[0] = pid->target - input;
  pid->accErr += pid->err[0];
  limitInRange(&pid->accErr, pid->accErrLimit);
  int kicontrol = 1;
  if(abs(pid->err[0]) > pid->inputThreshold) kicontrol = 0;
  pid->output = pid->kp*pid->err[0] + kicontrol*pid->ki*pid->accErr + pid->kd*(pid->err[0] - pid->err[1]);
  pid->err[2] = pid->err[1];
  pid->err[1] = pid->err[0];
  limitInRange(&pid->output, pid->outputLimit);
  return pid->output;
}
float incCompute(PID* pid, float input) {
	pid->err[0] = pid->target - input;
  int kicontrol = 1;
  if(abs(pid->err[0]) > pid->inputThreshold) kicontrol = 0;
  pid->output = pid->kp*(pid->err[0] - pid->err[1]) + kicontrol*pid->ki*pid->err[0] + pid->kd*(pid->err[0] - 2*pid->err[1] + pid->err[2]);
  pid->err[2] = pid->err[1];
  pid->err[1] = pid->err[0];
  limitInRange(&pid->output, pid->outputLimit);
  return pid->output;
}

变速积分PID

在普通的PID控制算法中，由于积分系数ki；是常数，所以在整个控制过程中，积分增量不变。而系统对积分项的要求是，系统偏差大时积分作用应减弱甚至全无，而在偏差小时则应加强。积分系数取大了会产生超调，甚至积分饱和，取小了又迟迟不能消除静差。变速积分PID的基本思想是设法改变积分项的累加速度，使其与偏差大小相对应：偏差越大，积分越慢，反之则越快。主要是为了防止在偏差过大时积分项产生超调，在越接近的时候就产生积分项来消除静态误差，从而更精确的控制系统

位置式：

$u_i(k)=k_i(\sum_{i=0}^{k-1}e(i)+f(e(k))*e(k))$

$u(k)=k_perr(k)+u_i(k)+k_d*(err(k)-err(k-1))$

增量式：

$\Delta u_i(k)=k_if(e(k))e(k))$

$\Delta u(k)=k_p(err(k)-err(k-1))+u_i(k)+k_d(err(k)-2err(k-1)+err(k-2))$

其中 $f$ 函数可设为

$$f(x)=\left\{\begin{aligned}&1&&|x|\leq B\\&\frac{A-|x|+B}{A}&&B<|x|\leq A+B\\&0&&|x|>A+B\end{aligned}\right.$$

typedef struct {
  float target;
  float err[3];

  float accErr;
  float accErrLimit;

  float output;
  float outputLimit;

  float ui;
  float deltaui;

  float kp;
  float ki;
  float kd;

  float (*func) (float ex);
}PID;

float posCompute(PID* pid, float input) {
	pid->err[0] = pid->target - input;
  pid->accErr += pid->err[0];
  limitInRange(&pid->accErr, pid->accErrLimit);
  pid->ui = pid->ki*(pid->accErr + pid->func(pid->err[0])*pid->err[0]);
  pid->output = pid->kp*pid->err[0] + pid->ui + pid->kd*(pid->err[0] - pid->err[1]);
  pid->err[2] = pid->err[1];
  pid->err[1] = pid->err[0];
  limitInRange(&pid->output, pid->outputLimit);
  return pid->output;
}
float incCompute(PID* pid, float input) {
	pid->err[0] = pid->target - input;
  pid->deltaui = pid->kp*pid->func(pid->err[0]);
  pid->output = pid->kp*(pid->err[0] - pid->err[1]) + pid->deltaui + pid->kd*(pid->err[0] - 2*pid->err[1] + pid->err[2]);
  pid->err[2] = pid->err[1];
  pid->err[1] = pid->err[0];
  limitInRange(&pid->output, pid->outputLimit);
  return pid->output;
}

模糊PID

随着自动控制系统被控对象的复杂化，表现为控制系统具有多输入，多输出的强耦合性参数时变性和非线性特性，更突出的问题是从系统获得的信息量相对减少，相反对控制性能得到要求却日益高度化。很多时侯被控对象的精确的数学模型很难或者无法建立。所以可以添加一系列控制规则，再利用模糊理论，模糊语言变量和模糊逻辑推理，将模糊的控制规则上升为数值运算，让计算机实现这些规则，就可以利用计算机模拟人进行自动控制被控对象。

模糊控制系统由模糊数据和规则库，模糊器，模糊推理机和解模糊器组成。并且一般选择 $kp, ki, kd$ 三个系数的增量来作为模糊PID控制的输出值

1. 模糊化——模糊器

   模糊化相当于是划定一个范围，对于控制对象的偏转值的范围做一个划分。但是偏差值最终目标是0。误差总会在一定范围内波动，一般来说把这个范围划分为6等分。如果误差不在这个范围内，而在 $[a, b]$ 范围内，就可以使用线性差值将这个误差规定在这个范围内

   $err_{now} = \frac{2err_{max}}{b-a}(err_{now} - \frac{a+b}{2})$

   | NB | NM | NS | ZO | PS | PM | PB |
   | —————— | ———————————- | ———————————- | —- | ——————————— | ——————————— | —————- |
   | $-err_{max}$ | $-\frac{2}{3}err_{max}$ | $-\frac{1}{3}err_{max}$ | 0 | $\frac{1}{3}err_{max}$ | $\frac{2}{3}err_{max}$ | $err_{max}$ |

   • N 代表 negative
   • P 代表 positive
   • B big大
   • M middle
   • S small

   • $err_{max}$ 偏差的最大范围

     隶属度

     假设此时的误差为 $-\frac{1}{4}err_{max}$ 那么它相对于 NM 的距离为 $\frac{1}{12}err_{max}$，相对于 NS 的距离为 $\frac{1}{4}err_{max}$，那么对于 PB 的隶属度为 $\frac{1}{12} / \frac{1}{3}= \frac{1}{4}$，相对于 Z0 的隶属度就是 $\frac{1}{4} / \frac{1}{3} = \frac{1}{12}$

     于是隶属度曲线关系为



     其中利用的是高斯曲线最为隶属度函数的

     $f(x,\sigma ,c)= e^{-\frac{(x-c)^2}{2\sigma^2}}$

     还可以使用三角形，梯形，S型和Z型作为隶属度曲线。实际上这个影响并不大，而每个模糊子集对整个区域的覆盖范围的大小对性能影响较大，一般来说每个模糊子集的宽度如果选择适当，控制效果就会比较好，如果选择宽度较小，则部分区域没有规则相适应，那么收敛性就不好。

     对于误差变化率也可以进行模糊化，规则有两种 Mamdini 和 T-S型模糊控制器

   • Mamdini 型模糊控制器



     这里的误差变化率为 ec，误差为 e。

     在PID中的一般经验是

     • 偏差较大时，选用较大的 kp 和较小的 kd 来加快响应，以 kd 为0时来避免积分饱和
     • 当偏差很小时，为了消除稳态误差，克服超调，ki 要稍微加大，而 kd 需要取正值，来做一些抑制
   • T-S型模糊控制器
2. 模糊推理——模糊推理机

3. 去模糊化——解模糊器

   对于实际的PID控制需要精确值来做控制，所以需要去模糊化

   在实际控制中，每个输入值都会介于两个论阈之间，所以会在规则表中选中一个四格子的矩阵

   例子：

   | | NM | NS |
   | —- | —- | —- |
   | PS | ZO | ZO |
   | PM | NS | PS |

   假设输入值位于 NM 和 NS 之间，并且输入值的变化量位于 PS 和 PM 之间，则

   • E 对于 NM 隶属度为 a，对于 NS 的隶属度为 1-a

   • EC 对于 PS 的隶属度为 b，对于 PM 的隶属度为 1-b

     所以有多种解模糊化的算法

   • 最大隶属度解模糊法

     $output = ZOab + ZOa(1-b)+NS(1-a)b+PS(1-a)(1-b)$

     除此以外还有面积平分法，面积中心法，加权平均法等方法可以使用。

     在模糊PID中一般选择 $kp, ki, kd$ 三个值的增量来作为模糊控制的输出值

     下面是经验的三个参数的模糊规则







     说实话这个傻鸟模糊pid是真难搞，状态量太多了，真是恶心

专家PID

优点：

1. 模型的容量大大扩充，通过不断增删修改规则，可以满足任意动态的控制要求，尤其适用于强干扰，时变的，非线性系统的控制，鲁棒性，自适应性很好。
2. 可以充分利用先验知识。
3. 可以接受定性的描述（可能会需要结合模糊数学的知识）。
4. 可以通过故障检测获得更丰富的知识，进行自我的改善和提升。
5. 长期连续的可靠性。

控制规则

1. 设定误差上限，如果误差值的绝对值已经大于误差上限了，此时直接让控制器满负荷运行

   $u(k) = sign(err)*u_{max}$

2. 设定误差下限，如果误差存在并且误差正在持续不变或者正在变大，可以控制输出值加上一个增量pid的结果值即 $u(k) = u(k - 1) + k_1(k_p(err(k) - err(k-1)) + k_i*err(k)+ k_d(err(k) - 2err(k-1)+err(k-2))$，实际上是把pid的输出值增大

   如果误差值大于误差下限，说明误差值仍然较大，可以将 $k_1$ 增大，反之可以减小

3. 当误差存在并且误差值正在减小，可以将输出维持原值 $u(k) = u(k-1)$

4. 当误差存在并且 $\Delta err(k)*\Delta err(k -1) < 0$ 说明此时误差值到了极值，此时输出为 $u(k) = u(k-1)+k_2k_ie(k)$，当误差值大于误差下限，说明误差仍然较大，可以适当的将 $k_2$ 增大，反之减小
5. 设定控制精度，如果误差值在控制精度范围内，就使用 PI 控制，减少稳态误差，此时输出为 $u(k) = u(k-1)+k_ierr(k)+k_p(err(k)-err(k-1))$

PID的一些缺陷

1. 闭环系统动态品质对PID增益的变化很敏感，如果环境变换，PID控制器的参数需要进行调整；
2. 基于误差消除误差是PID的精髓，但直接取目标与实际之间的差值并不合理，初始误差大会导致初始控制力大，会使系统出现超调（快速性与超调是相互矛盾的），有时也有控制量饱和的问题；
3. 含噪声的信号进行微分难以得到期望的微分信号，PID控制器由于缺少合适的微分器，限制了PID控制的能力；
4. PID中的误差积分，有时会让系统的性能变差。

一个比较好用的PID的代码

typedef struct PID {
  u8    mode;
  float target;
  float input;
  float err[3];

  float accErr;

  float pOut;
  float iOut;
  float dOut;
  float output;

  // 误差阈值，过小不计
  float errThreshold;
  // 积分分离的阈值
  float integralThreshold;

  float kp;
  float ki;
  float kiScale;
  float kd;
} PID;

float PIDCompute(PID* pid, float target, float input) {
  pid->err[0] = target - input;
  if (fabsf(pid->err[0]) <= pid->errThreshold)
    pid->err[0] = 0;
  if (fabsf(pid->err[0]) <= pid->integralThreshold)
    pid->kiScale = 1;
  else
    pid->kiScale = 0;
  pid->accErr += pid->kiScale*(pid->err[0] + pid->err[1])*0.5f;
  switch (pid->mode) {
    case PIDPOS:
      pid->pOut   = pid->kp*pid->err[0];
      pid->iOut   = pid->ki*pid->accErr*pid->kiScale;
      pid->dOut   = pid->kd*(pid->err[0] - pid->err[1]);
      pid->output = pid->pOut + pid->iOut + pid->dOut;
      break;
    case PIDINC:
      pid->pOut    = pid->kp*(pid->err[0] - pid->err[1]);
      pid->iOut    = pid->ki*pid->kiScale*(pid->err[0] + pid->err[1])*0.5;
      pid->dOut    = pid->kd*(pid->err[0] - 2*pid->err[1] + pid->err[2]);
      pid->output += pid->pOut + pid->iOut + pid->dOut;
      break;
  }
  pid->err[2] = pid->err[1];
  pid->err[1] = pid->err[0];
  return pid->output;
}
