最优控制
Table of Contents
一个最优的控制策略是无论最初状态和最初的决策是什么，剩余的控制策略一定符合最优控制策略
需要考虑的问题
性能指标
假设一个系统中的状态量分别为 $x_1,…,x_n$，并且期望值 $x_{1d},…,x_{nd}$ ，可以得到性能指标，这里的状态量指的是一个状态在不同的时间下的具体表现
$$ J=(x_1-x_{1d})^2+...+(x_n-x_{nd})^2 $$体现的是每个状态变量的代价，也就是代价函数，当 $J→0$ 也就是说明状态与期望状态越接近，上式还可以写作另一种形式，令 $e_n=x_{nd}-x_n$
$$ J=\begin{bmatrix}e_1&...&e_n\end{bmatrix}\begin{bmatrix}e_1\\...\\e_n\end{bmatrix} $$由于对于不同的变量都有不同的权重系数，所以引入权重系数 $s$
$$ J=\begin{bmatrix}e_1&...&e_n\end{bmatrix}\begin{bmatrix}s_1\\&...\\&&s_n\end{bmatrix}\begin{bmatrix}e_1\\...\\e_n\end{bmatrix}=E^TSE $$由于不同的变量的单位不同，所以要将不同的单位进行规范化，需要在设计权重时考虑到
物理硬约束
对于一个系统的来说，速度，位置都是一种约束，这是控制中需要考虑的
能耗
引入能耗之后，权重矩阵就变为
$$ J=E^TSE+U^TRU $$其中
$$ U=\begin{bmatrix}u_1\\...\\u_{n-1}\end{bmatrix} $$这就需要考虑能耗与性能之间的权重了，如果 $S>>R$ 导致系统不考虑能耗，而 $R>>S$ 则会导致系统为了节能会有很差的表现，甚至是不动
这里的能耗约束实际上属于是一种软约束
系统的能耗也一定在某一个范围内 $u\in u^*$
系统状态跟踪
在速度追踪时，由于系统的状态的目标值不再是一个单纯的点，而是一个函数关系
$$ \begin{bmatrix}x_{1d}\\...\\x_{nd}\end{bmatrix}\rightarrow\begin{bmatrix}p_{1}(t)\\...\\p_n(t)\end{bmatrix} $$实现系统向着目标点跟踪，并且在代价函数中也会体现
$$ J=||x_n-x_{nd}||^2S_n+\sum_{k=0}^{n-1}(||x_k-x_{kd}||^2Q_k+||u_k||^2R) $$其中第一项为末端代价，第二项为过程代价
避障
这是与系统状态跟踪是相关联的，系统可以运行的区域为容许轨迹 $p^*$
在定义轨迹函数 p 时，需要保证 $p\in p^*$
最优化控制
代价函数也可以写作
$$ J=\sum_{k=m+1}^{n}h_d(x_n,k)+\sum_{k=0}^{m}g_d(x_k,u_k,k) $$其中第一项表示最终目标量的权重，而第二项表示过程的权重，最后的目标就是找到一个合适的 $u_k$ 来使得系统状态向着目标值转换，并且使代价函数 $J$ 最小
动态规划
实际上最优控制策略体现出一种动态规划
例子
一个无人机，从地面以最短时间上升到 10 m
由于需要时间最短，可以设计代价函数
$$ J=t_f $$约束（只能向上/静止）
$$ -3\leq a\leq 2\\0\leq v\leq 3 $$列出系统状态方程
$$ m\ddot{h}(t)=f(t)-mg\\f(t)=Fv_m $$可以将系统离散化为多个状态

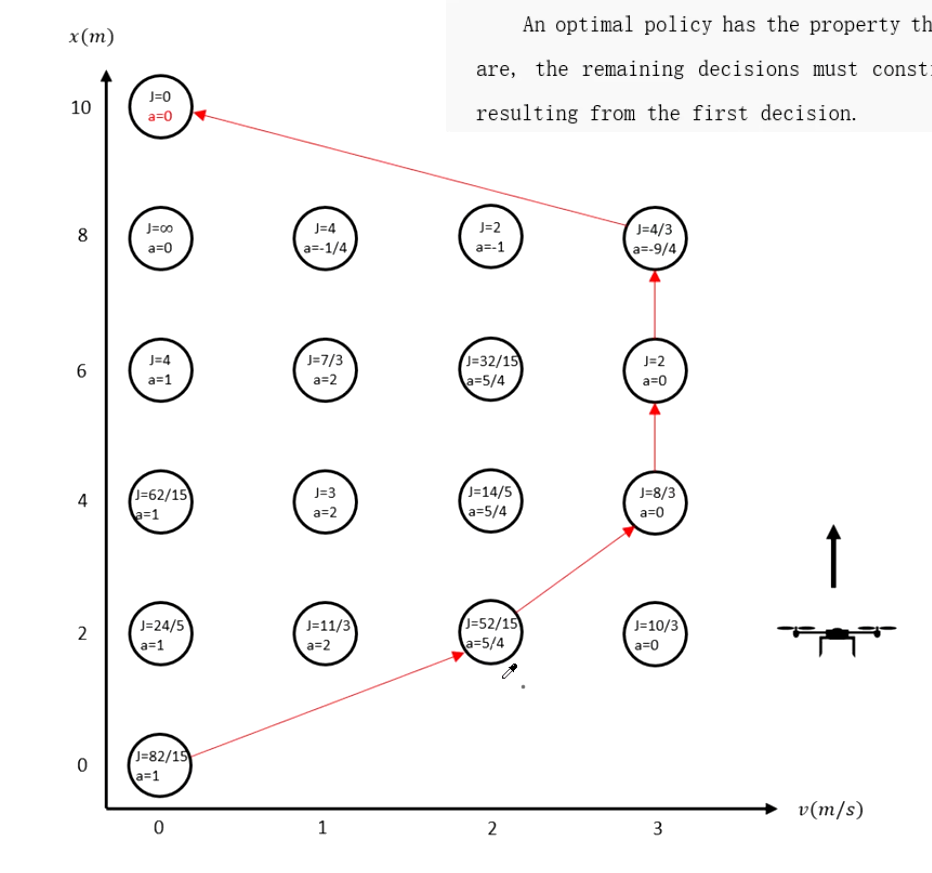

从终点开始，逐个计算每个状态所需的最小 cost to go，也就是将要的花费，从而得到最佳的速度路径规划
可以使用暴力算法直接解算出所有状态的代价函数，但是所需要的计算资源是不可估量的，所以要使用一个更简单的方法——动态规划
一个简单的例子
对于一个一维系统
$$ x_{k+1}=x_k+u_k\\x_0=1\\x_d=0 $$设置代价函数
$$ J=0.5||x_n-x_{nd}||^2+0.5\sum_{k=0}^{n-1}(||x_k-x_{kd}||^2Q_k+||u_k||^2R)\\Downarrow\J=0.5x_2^2+0.5(x_1^2+u_1^2+x_0^2+u_0^2)
$$
可以提出两种策略
$$ u_0=-1~~x_1=x_0+u_0=0\\u_1=0~~x_2=x_1+u_1=0\\\Downarrow\\J=1 $$$$ u_0=-0.5~~x_1=x_0+u_0=0.5\\u_1=-0.5~~x_2=x_1+u_1=0\\\Downarrow\\J=0.875 $$在这里就通过计算 $u^*[0],u^*[1]$ 使代价函数最小，使用逆向分级的思想
$$ J_{1\rightarrow 2}=0.5x_2^2+0.5x_1^2+u_1^2=0.5(x_1+u_1)^2+0.5x_1^2+0.5u_1^2\\\frac{\partial J}{\partial u_1}=x_1+u_1+u_1=0\\\Downarrow\\u^*_1=-\frac{1}{2}x_1\\\Downarrow\\J^*_{1\rightarrow 2}=\frac{3}{4}x_1^2\\\Downarrow\\J_{0\rightarrow 2}=0.5x_2^2+0.5(x_1^2+u_1^2+x_0^2+u_0^2)=J_{1\rightarrow 2}+0.5(x_0^2+u_0^2) $$根据贝尔曼最优理论：当 $J_{0\rightarrow 2}$ 最小，其中包含的 $J_{1\rightarrow 2}$ 一定是最小的
$$ J_{0\rightarrow 2}=J_{1\rightarrow 2}+0.5(x_0^2+u_0^2)=\frac{3}{4}x_1^2+\frac{1}{2}(x_0^2+u_0^2)=\frac{3}{4}(x_0+u_0)^2+\frac{1}{2}(x_0^2+u_0^2)\\\frac{\partial J}{\partial u_0}=\frac{3}{2}(x_0+u_0)+u_0=0\\\Downarrow\\u_0^*=-\frac{3}{5}x_0 $$贝尔曼动态规划最优控制方程
$$ J^*_{N-k\rightarrow N}(x_{N-k})=\underset{u_{N-k}}{min}(J^*_{N-(k-1)\rightarrow N}(f(x_{N-k},u_{N-k}))+g(x_{N-k},u_{N-k})) $$
