非线性自适应控制器
Table of Contents
对于一个系统
$$ \dot{x}=ax^2+u\\x\rightarrow x_d $$可以设定 $e=x_d-x$，并且使 $e→0$，定义李雅普诺夫函数
$$ V(e)=\frac{1}{2}e^2:PD $$得到
$$ \dot{V}(e)=e\dot{e}=e(\dot{x}_d-ax^2-u) $$要使得上式负定，可以令 $\dot{e}=-ke$ ，就可以设置 $u=\dot{x}_d-ax^2+ke$，化简上式为
$$ \dot{V}(e)=-ke^2:ND $$但是对于上述例子，如果 $a$ 是未知的，或者是缓慢变化的数字（$\dot{a}=0$）就难以控制，所以需要自适应控制器
可以引入估计值 $\hat{a}$ 和估计误差 $\widetilde a=a-\hat{a}$，所以 $\dot{\widetilde a}=\dot{a}-\dot{\hat{a}}=-\dot{\hat{a}}$
所以设置李雅普诺夫函数
$$ V(e,\widetilde a)=\frac{1}{2}e^2+\frac{1}{2}\widetilde a^2 $$求导得
$$ \dot{V}(e,\widetilde a)=e\dot{e}+\widetilde a\dot{\widetilde a}=e(\dot{x}_d-{a}x^2-u)-\widetilde a\dot{\hat{a}} $$所以可以令 $u=\dot{x}_d-\hat{a}x^2+ke$，带入之后得
$$ \dot{V}(e,\widetilde a)=-ke^2-\widetilde a(ex^2+\dot{\hat{a}})\\-ke^2:ND\\-\widetilde a(ex^2+\dot{\hat{a}}):未知 $$要保证其负定，但是不能保证第二项负定，但是可以令第二项为 0
$$ -\widetilde a(ex^2+\dot{\hat{a}})=0\\\Downarrow\\\dot{\hat{a}}=-ex^2\\\dot{V}(e,\widetilde a)=-ke^2:NSD $$引入一个引理
$$ ①~V\geq 0\\\\ ②~g(t)\geq 0~~~~\dot{V}\leq -g(t)\\\\ ③~\dot{g}(t)\in L_{\infty}有界\rightarrow g(t)连续\\\\ \Downarrow\\\\ \underset{t\rightarrow \infty}{lim} ~g(t)=0 $$可以用于验证上式
$$ ①~V\geq 0\\\\ ②~V=-ke^2\leq -(ke^2)=-g(t),g(t)=ke^2\geq 0\\\\ ③~\dot{g}(t)=2ke\dot{e}有界\\\\ \Downarrow\\\\ \underset{t\rightarrow \infty}{lim}~g(t)=0\\\\ \Downarrow\\\\ e\rightarrow 0 $$由于 $\dot{\hat{a}}=-ex^2 \Rightarrow \hat{a}=-\int_0^{t}ex^2d\tau$ ，可得
$$ u=\dot{x}_d+x^2\int_0^{t}ex^2d\tau +ke $$一个先前的例子

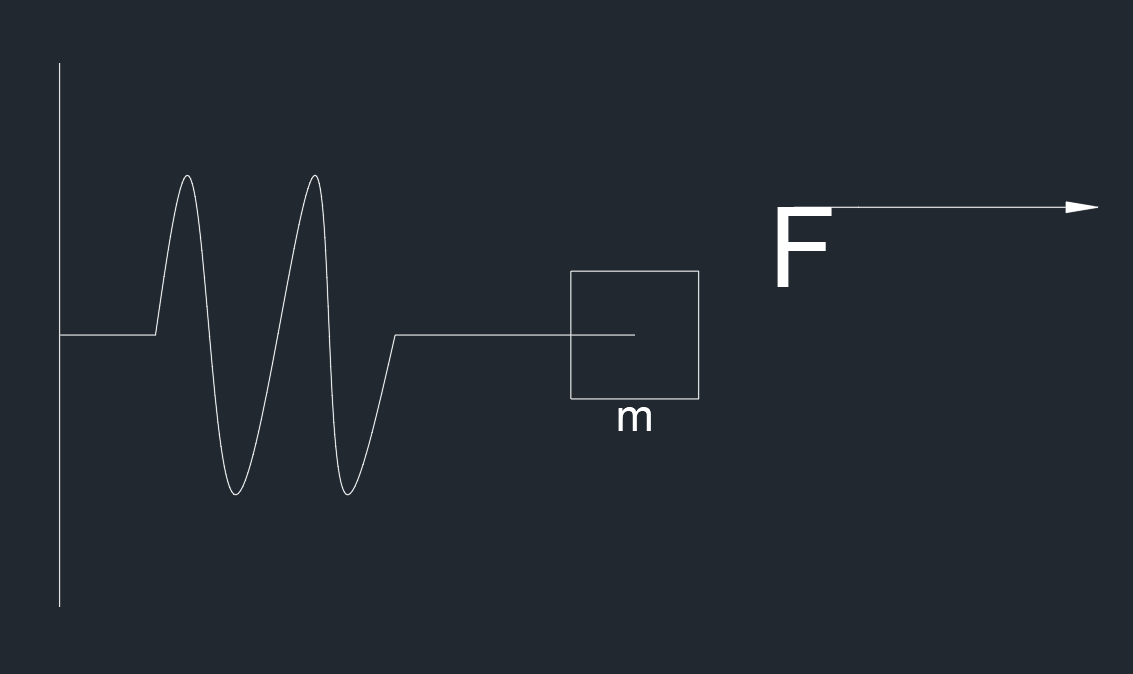

对于一个非线性弹簧滑块的系统，假设弹簧的力的与拉伸长度的关系为 $F=\alpha x^3$，其中 $\alpha$ 是一个未知数
所以该系统的状态方程为
$$ m\ddot{x}+\alpha x^3=F $$系统的输入为 $F$，滑块位移为 $x$，质量为 $m$
规定滑块的目标轨迹为 $x_{1d}$
令
$$ x_1=x\\x_2=\dot{x} $$所以得到
$$ \dot{x}_1=x_2~~①\\\dot{x}_2=-\frac{\alpha}{m}x_1^3+\frac{u}{m}~~② $$所以可以通过控制输入来控制 $\dot{x}_2$ 进而控制 $x_2$，从而控制 $x_1$
引入误差 $e$
$$ e=x_{1d}-x_1~~③ $$从而目标变为 $e→0$
求导得到
$$ \dot{e}=\dot{x}_{1d}-\dot{x}_1=\dot{x}_{1d}-x_2~~④ $$可以找到一个李雅普诺夫函数 $V(e)$ 使之渐进稳定，从而实现目标，设
$$ V_1(e)=\frac{1}{2}e^2~~⑤ $$$V_1$ 是一个正定的函数，求导得到
$$ \dot{V}_1=e(\dot{x}_{1d}-x_2)~~⑥\\\\ \Downarrow\\\\ \dot{x}_{1d}-x_2=-k_1e\\\\ \dot{V}_1=-k_1e^2:ND $$根据上述期望，可以设置$x_2$ 的期望值
$$ x_{2d}=\dot{x}_{1d}+k_1e~~⑦ $$所以目标变为 $x_2→x_{2d}$，令
$$ \delta=x_{2d}-x_2~~⑧ $$将 8 带入到 6 中，得到
$$ \dot{V}_1=e(\dot{x}_{1d}-(x_{2d}-\delta)) $$带入 7 式
$$ \dot{V}_1=-k_1e^2+e\delta~~⑨ $$由于 $\dot{\delta}=\dot{x}_{2d}-\dot{x}_2$，带入 2 式和 7 式，得
$$ \dot{\delta}=\ddot{x}_{1d}+k_1\dot{e}-(-\frac{\alpha}{m}x_1^3+\frac{u}{m}) $$带入 4 式
$$ \dot{\delta}=\ddot{x}_{1d}+k_1(x_{1d}-x_2)+\frac{\alpha}{m}x_1^3-\frac{u}{m}~~⑩ $$此时就需要 $\delta→0,e→0$，需要找到新的李雅普诺夫函数 $V(e,\delta)$ 使之满足渐进稳定的条件了
$$ V_2=V_1+\frac{1}{2}\delta^2:PD $$对上式求导得到
$$ \dot{V}_2=\dot{V}_1+\delta\dot\delta=-k_1e^2+e\delta+\delta\dot\delta=-k_1e^2+\delta(e+\dot\delta) $$为使之负定，可以设计使 $e+\dot\delta=-k_2\delta$，带入 10 式得
$$ e+\ddot{x}_{1d}+k_1(x_{1d}-x_2)+\frac{\alpha}{m}x_1^3-\frac{u}{m}=-k_2\delta $$最终得到
$$ u=me+m\ddot{x}_{1d}+mk_1(\dot{x}_{1d}-x_2)+\alpha x_1^3+mk_2\delta~~⑪ $$由于上述中 $\alpha$ 未知，所以引入一个预测值 $\hat{\alpha}$ 和预测差值 $\widetilde \alpha=\alpha-\hat{\alpha}\rightarrow0$
设定一个新的李雅普诺夫方程
$$ V_3=\frac{1}{2}e^2+\frac{1}{2}\delta^2+\frac{1}{2}\widetilde \alpha^2:PD $$求导得到
$$ \dot{V}_3=e\dot{e}+\delta\dot\delta+\widetilde \alpha\dot{\widetilde \alpha} $$并且有
$$ u=me+m\ddot{x}_{1d}+mk_1(\dot{x}_{1d}-x_2)+\hat\alpha x_1^3+mk_2\delta~~⑪ $$带入其中得到
$$ \dot{V}_3=-k_1e^2-k_2\delta^2+\widetilde \alpha(\dot{\hat{\alpha}}+\frac{\delta x_1^3}{m}) $$已知前两项为负定，不能保证第三项为负定，所以可以使第三项为 0
$$ \dot{\hat\alpha}=-\frac{\delta x_1^3}{m}\\\\ \Downarrow\\\\ \hat{\alpha}=-\int_0^t\frac{\delta x_1^3}{m}dt $$则求出
$$ u=me+m\ddot{x}_{1d}+mk_1(\dot{x}_{1d}-x_2)-x_1^3\int_0^t\frac{\delta x_1^3}{m}dt+mk_2\delta~~⑪ $$
